一、耐候鋼
耐腐蝕性能優(yōu)于一般結(jié)構(gòu)用鋼的鋼材稱為耐候鋼，一般含有磷、銅、鎳、鉻、鈦等金屬，使金屬表面形成保護(hù)層，以提高耐腐蝕性。其低溫沖擊韌性也比一般的結(jié)構(gòu)要好。

二、熱浸鋅
熱浸鋅是將除銹后的鋼構(gòu)件浸入600℃左右高溫融化的鋅液中，使鋼構(gòu)件表面附著鋅層，5mm以下薄板鋅層厚度得小于65μm，對于較厚薄板鋅層厚度不小于86μm。以此來達(dá)到防腐蝕的目的。

這種方法的優(yōu)點(diǎn)是耐久年限長，生產(chǎn)工業(yè)化程度高，質(zhì)量穩(wěn)定。因而被大量用于受大氣腐蝕較嚴(yán)重且不易維修的室外鋼結(jié)構(gòu)中。如大量輸電塔、通訊塔等。以及近年來大量出現(xiàn)的輕鋼結(jié)構(gòu)體系中的壓型鋼板等。

三、熱噴涂鋁（鋅）復(fù)合涂層
這種方法與熱浸鋅防腐蝕效果相當(dāng)。具體做法是先對鋼構(gòu)件表面作噴砂除銹，使其表面露出金屬光澤并打毛。再用熱噴涂設(shè)備的熱源（乙炔—氧燃燒火焰、電弧、等離子弧等）將不斷送出的鋁（鋅）絲融化，并用壓縮空氣吹附到鋼構(gòu)件表面，以形成蜂窩狀的鋁（鋅）噴涂層（厚度約80~100μm）。最后用環(huán)氧樹脂或氯丁橡膠漆等涂料填充毛細(xì)孔，以形成復(fù)合涂層。

這種工藝的優(yōu)點(diǎn)是對構(gòu)件尺寸適應(yīng)性強(qiáng)，構(gòu)件形狀尺寸幾乎不受限制。與熱浸鋅相比，這種方法的工業(yè)化程度較低，噴砂噴鋁（鋅）的勞動強(qiáng)度大。鐵銹轉(zhuǎn)化劑

四、涂層法
涂層法防腐蝕性一般不如長效防腐蝕方法。所以用于室內(nèi)鋼結(jié)構(gòu)或相對易于維護(hù)的室外鋼結(jié)構(gòu)較多。一次成本低，但用于戶外時的維護(hù)成本較高。
涂層法的施工的第一步是除銹。優(yōu)質(zhì)的涂層依賴于徹底的除銹。所以要求高的涂層一般多用噴砂噴丸除銹，除去所有的銹跡和油污。涂層的選擇要考慮周圍的環(huán)境。不同的涂層對不同的腐蝕條件有不同的耐受性。

五、陰極保護(hù)法
在鋼結(jié)構(gòu)表面附加較活潑的金屬取代鋼材的腐蝕。常用于水下或地下結(jié)構(gòu)。鐵銹轉(zhuǎn)化劑

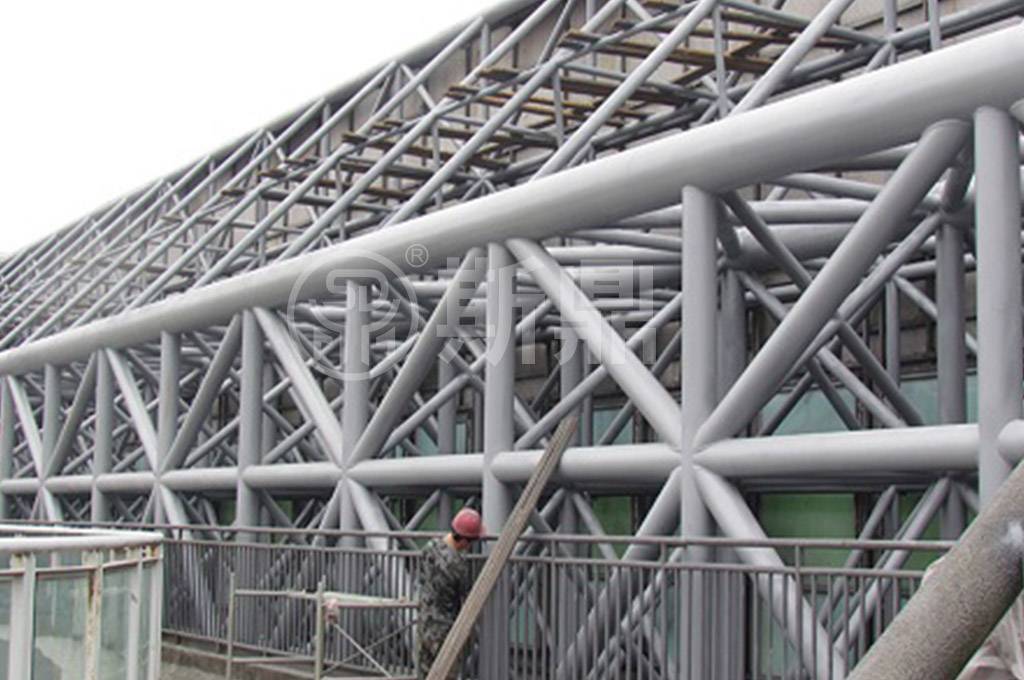

涂層法施工注意事項(xiàng)
涂層法是目前鋼結(jié)構(gòu)防腐施工中常用的方法，其施工過程應(yīng)注意以下事項(xiàng)：
1、鋼構(gòu)件涂裝后應(yīng)隔離圍護(hù)，防止踏踩。
2、涂裝后，在4h之內(nèi)如遇有大風(fēng)或下雨時，應(yīng)加以覆蓋，防止粘染塵土和水氣、影響涂層的附著力。
3、運(yùn)輸涂裝后的構(gòu)件時，應(yīng)注意避免磕碰，避免在地面拖拉，以防涂層損壞。
4、當(dāng)氣溫低于5℃時，應(yīng)選用相應(yīng)的低溫涂層材料施涂；當(dāng)氣溫高于40℃時，應(yīng)停止涂層作業(yè)。
5、當(dāng)空氣濕度大于85%，或構(gòu)件表面有結(jié)露時，不宜進(jìn)行涂層作業(yè)。www.sisdin88.com鐵銹轉(zhuǎn)化劑
